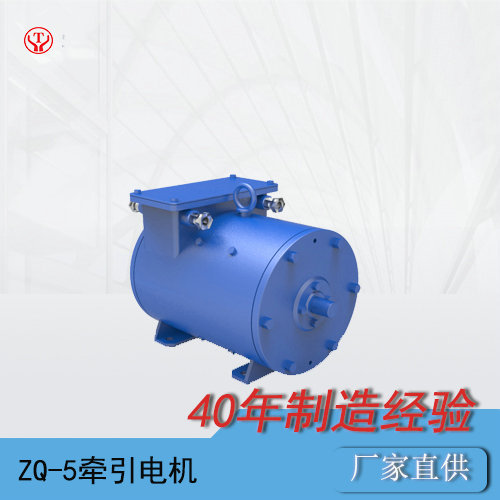

  湘潭电机车ZQ-5直流牵引电机/湘潭电机车配件

一、ZQ全系列使用高质量或者进口轴承

ZQ-5直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,效率高,长寿命和少维护;

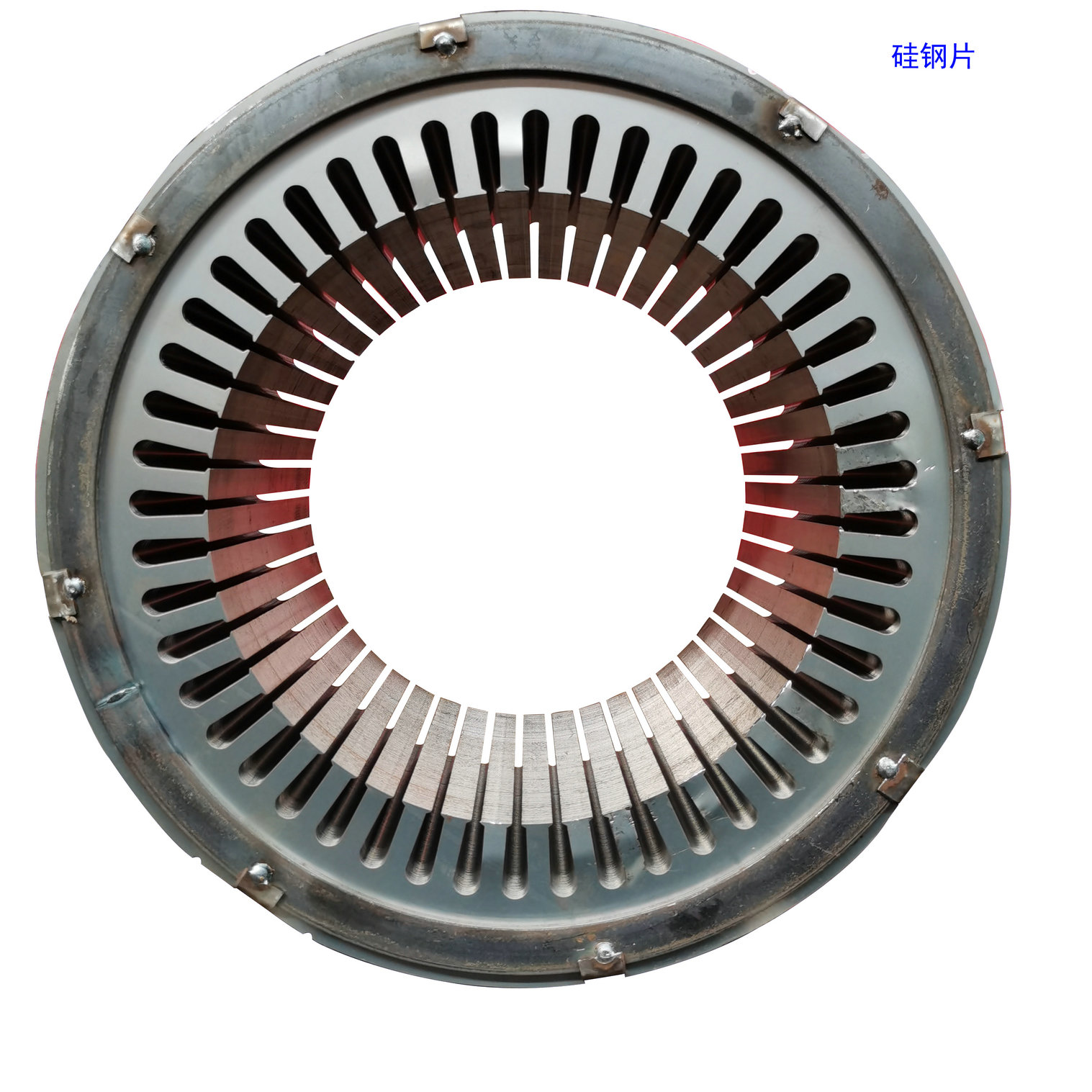

二、ZQ全系列使用矽(硅)钢片

zq-5直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

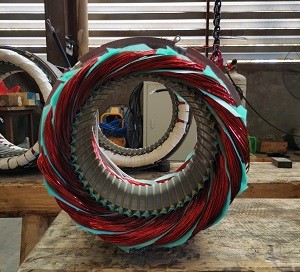

三、ZQ全系列电机使用

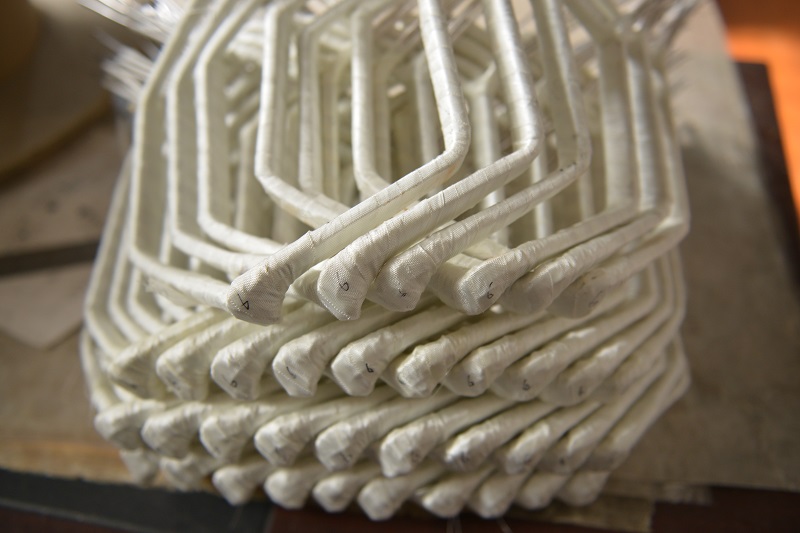

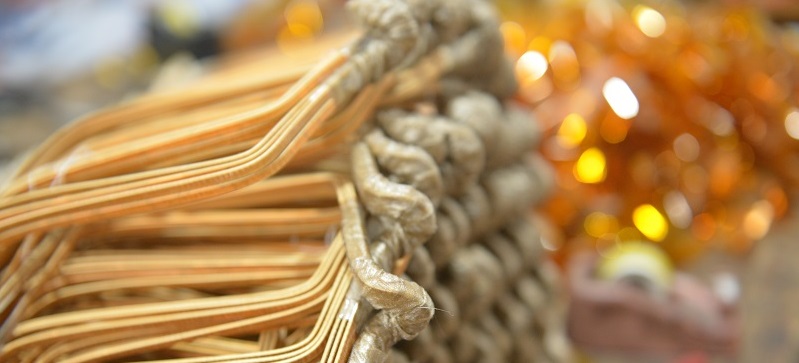

ZQ-4直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。




四、ZQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZQ直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

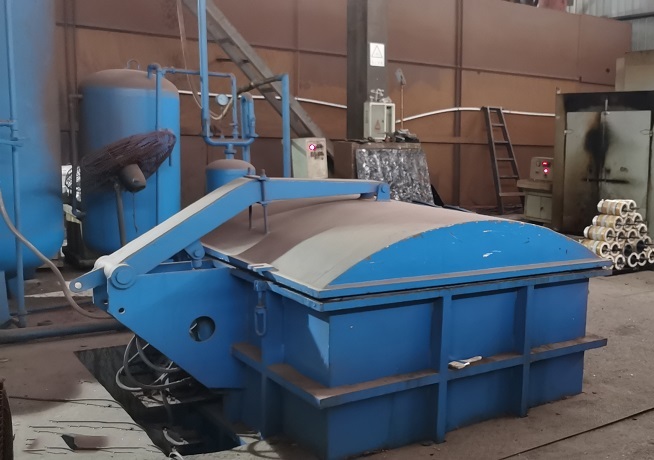

五、真空浸漆设备及工艺

采用真空浸漆设备,二次以上浸漆工艺,确保zq-5直流牵引电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;

真空浸漆设备

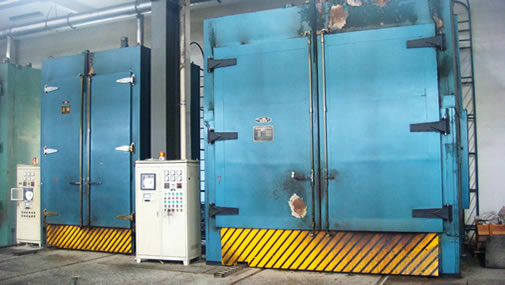

六、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、准确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

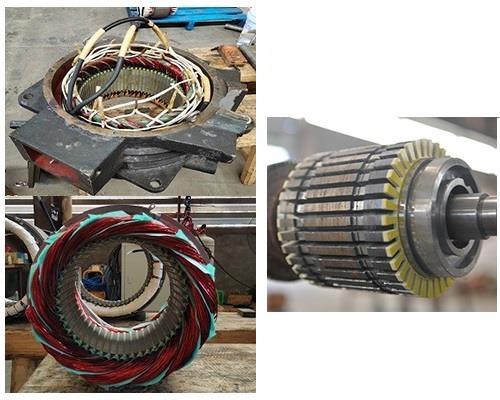

七、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)


八、40年经验技术团队

国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。

主要用途及适用范围

1.1 主要用途

ZQ-5 矿用一般型直流牵引电动机适用于一般矿山井下环境条件,系供 XK2.5 型直流架线式矿用电机车或3吨蓄电池电机车作驱动电动机。

1.2  适用范围

   电机应能在下列环境条件下正常运行:

a) 海拔不超过2000m;

b) 遮荫处空气最高温度不超过40℃,最低温度不低于-25℃;

c) 最湿月的月平均最大相对湿度不大于90%(同月的月平均最低温度不高于25℃);

d) 工作场所不允许有甲烷或煤尘等爆炸性气体混合物。

结构概述
1. 电机采用四磁极及全刷杆结构;刷架为圆圈形的塑料压制件,可在一定范围内进行调整。每个刷盒内装有一块带尾电刷,刷握采用恒压弹簧。
2. 换向器为传统的拱形结构,由梯形铜牌加工成鸽尾状的换向片组成,片间用 0.8mm 的云母板 5535绝缘,鸽尾用锥形云母环绝缘,再用换向器套筒和压圈藉紧固螺母压紧。 3.7  转轴用φ55 的 45 号优质碳素圆钢车制而成。
3. 电机轴承用 3 号工业锂基润滑脂润滑,且传动端用 NU207 圆柱滚子轴承,换向器端用 207 深沟球轴承。
4. 电机采用全封闭自冷式结构。一端伸轴,轴伸为圆锥形,通过联轴器经两级齿轮传动驱动机车车轴。电机下部用四底脚固定,为全悬挂装置。
5. 电机机座上方设有一个视察窗,通过视察窗便于检查换向器和电刷的工作情况及更换电刷。视察窗及前端盖上接线盒内接线柱用于连接引入电缆。电机电气间隙不小于 3mm,爬电距离不小于 5mm。
6. 电机机座由铸钢 ZG25Ⅱ铸成,兼作导磁体及安装全部零、部件的骨架之用。

 湘潭电机车ZQ-5矿用直流牵引电机参数



功率 4.8Kw
电压 45V
电流 130A
转速 1200r/min
最大电流 260A
最大转速 2400r/min
结构形式 卧式
工作制定额 S2-60MIN
励磁方式 串励
绝缘等级 F
冷却形式 IC40
重量 134KG

我们是矿用机车行业的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
