湘潭电机车ZBQ-4直流牵引电机/湘潭电机车配件O

湘潭电机车ZBQ-4直流牵引电机/湘潭电机车配件O

 湘潭电机车ZBQ-4直流牵引电机/湘潭电机车配件优势

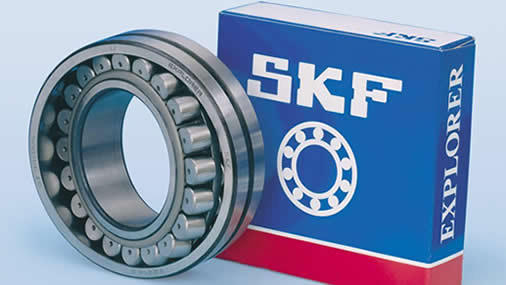

一、ZBQ全系列使用高质量或者进口轴承

ZBQ系列直流电机使用高质量或者进口轴承,确保电机低噪音,低震动,高精度,效率高,长寿命和少维护;

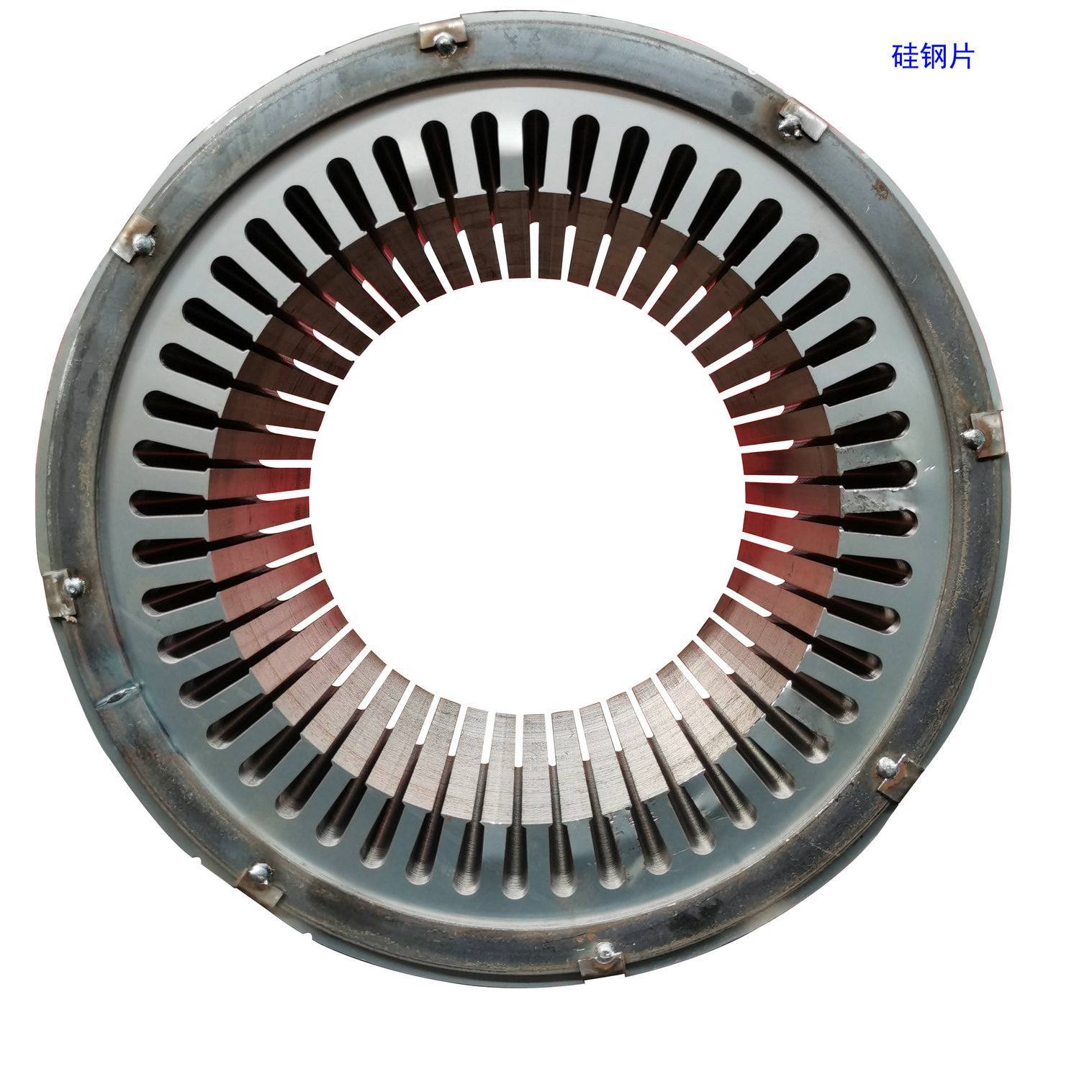

二、ZBQ全系列使用矽(硅)钢片
ZBQ系列直流电机均采用宝钢/武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;



三、ZBQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZBQ系列直流电机采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

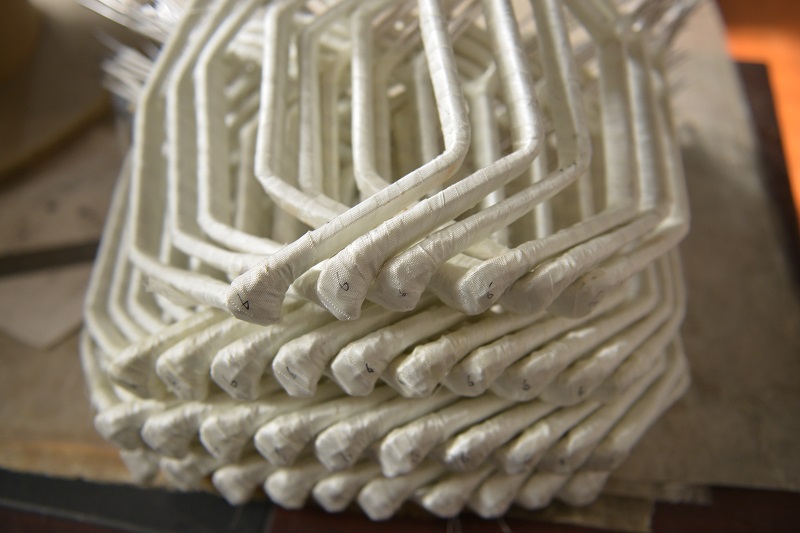

四、ZBQ全系列电机使用

ZBQ系列直流电机采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

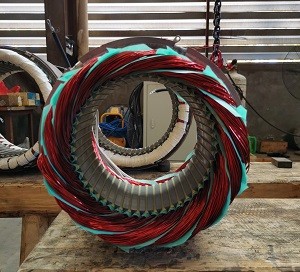

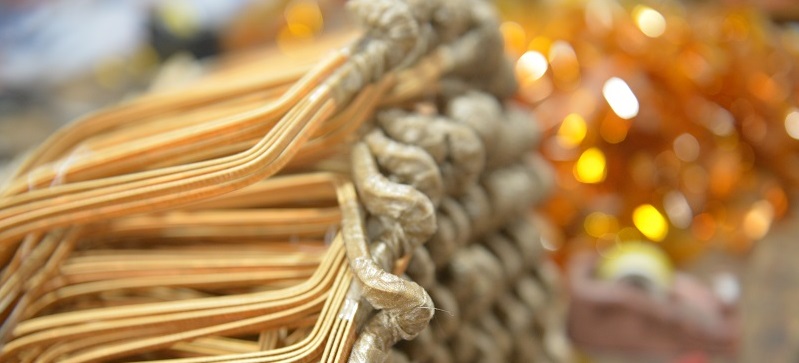

电枢绕组 (7).JPG

电枢绕组 (1).JPG

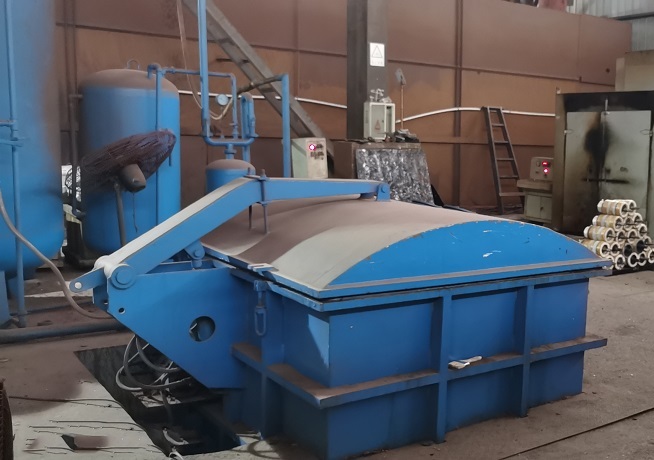

五、真空浸漆设备及工艺
采用真空浸漆设备,二次以上浸漆工艺,确保ZBQ系列直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.5倍以上;


真空浸漆设备

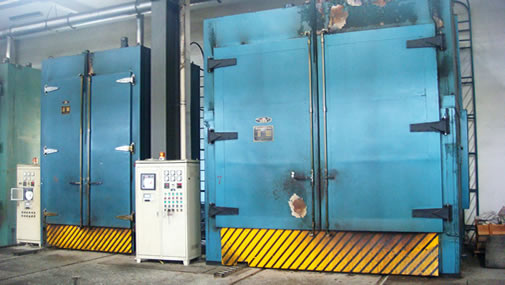

六、国内先进的烘干设备及工艺
采用先进的烘干设备及烘干工艺,预烘、烘干、保温、准备的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

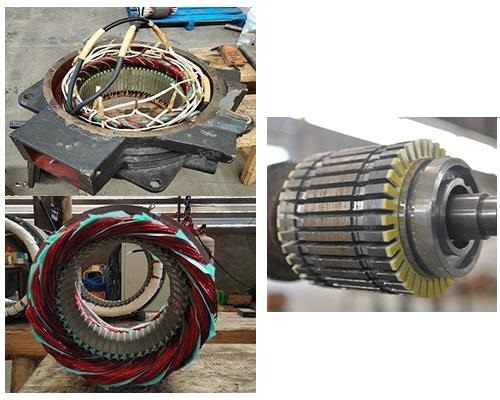

七、电机电枢采用特殊工艺,提高电机使用率,更适应恶劣工矿
很多司机图省事违规操作经常烧电机,我们的电机工艺采用铜本体融化焊接,解决了锡焊不耐温升的问题,大大提高了电机寿命,延长3倍以上。
电机换向器表面采用精密加工,确保碳刷和换向器的接触良好,提高碳刷和电机使用寿命。(碳刷磨损产生的导电粉尘引起电机整机绝缘下降,换向片打火及损坏)


八、40年经验的技术团队

国内老牌湘潭电机厂技术团队、自主研发,个性设计,确保电机工艺和质量。


结构概述

1.  电机采用全封闭自冷式结构。电机结构见附图 2。

2.  电机一端伸轴,轴伸为圆锥形,通过联轴器经两级齿轮传动驱动机车车轴。电机下部四底脚用螺栓固定。

3.  电机机座由无缝钢管 Q235-B 焊接后车制而成,兼作导磁体及安装全部零部件的骨架之用。机座上方设有一个视察窗。通过视察窗可检查换向器和电刷的工作情况及更换电刷。电机前端盖及机座上方设有出线盒,出线盒内有接线柱,外接电缆通过出线盒上的接口引入。电机电气间隙不小于 6mm,爬电距离不小于 10mm。

4.  电机采用四磁极及全刷杆结构;刷架为圆圈形的塑料压制件,可在一定范围内进行调整。每个刷

盒内装有两块带尾电刷,刷握采用恒力弹簧。

5.  换向器为传统的拱形结构,由梯形铜牌加工成鸽尾状的换向片组成,片间用 0.8mm 的云母板 5535

绝缘,鸽尾用锥形云母环绝缘,再用换向器套筒和压圈藉紧固螺母压紧。 3.7  转轴用Φ50 的 45 号优质碳素圆钢车制而成。

6.  电机轴承用 3 号工业锂基润滑脂润滑,且传动端及换向器端均用 207 深沟球轴承。


主要用途及适用范围

1.1 主要用途

ZBQ-4 矿用隔爆型直流牵引电动机系供 CTY2.5/48 型蓄电池式矿用电机车作主电动机。

1.2  适用范围  电机置于电机车内部,在下列环境下应能正常运行:

      a)  海拔不超过2000m;
      b)  在遮荫处空气最高温度不超过40℃,最低空气温度不低于-25℃;
      c)  最湿月月平均最大相对湿度不高于 90%(同月的月平均最低温度不高于 25℃);
      d) 空气中含有煤尘和瓦斯与空气的爆炸性气体混合物。


 宇通ZBQ-4直流牵引电机参数
ZBQ-4.jpg功率3.5Kw
电压42V
电流105A
转速960r/min
最大电流210A
最大转速2400r/min
结构形式卧式
工作制定额S2-60MIN
励磁方式串励
绝缘等级F
冷却形式IC40
重量137KG






我们是矿用机车行业的动力供应商,并且与湘电重装,中国中车及山河智能等大型企业合作提供动力。
