1.1 主要用途

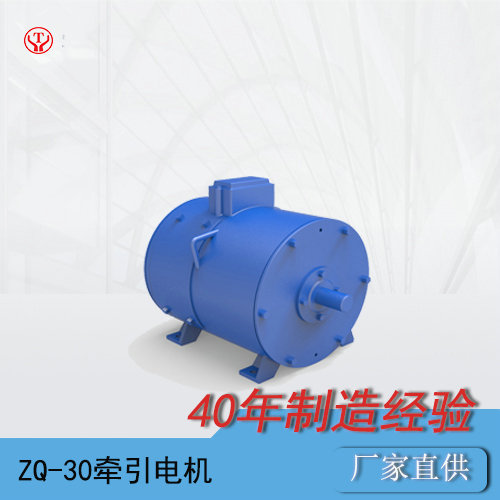

  ZQ-30 矿用一般型直流牵引电动机适用于一般矿山井下环境条件，系供 CJ10/550 型直流架线式矿用电机车作驱动电动机。

1.2  适用范围

    电机应能在下列环境条件下正常运行：

      a  海拔不超过 2000m；

      b  在遮荫处空气最高温度不超过 40℃,最低空气温度不低于-25℃；

      c  最湿月月平均最大相对湿度不高于 90%（同月的月平均最低温度不高于 25℃）；

      d  随机车在一般矿山条件下运行，其周围不得有足以引起爆炸的气体及粉尘。

1.  电机采用全封闭自冷式结构。一端伸轴，轴伸为圆柱形，通过联轴器经两级齿轮传动驱动机车车

轴。电机下部用四底脚固定，为全悬挂装置。

2.  电机机座由铸钢 ZG25Ⅱ铸成，兼作导磁体及安装全部零、部件的骨架之用。

3.  电机采用四磁极及半刷杆结构；刷架为圆圈形的塑料压制件，可在一定范围内进行调整。每个刷

盒内装有两块带尾电刷，刷握采用恒压弹簧。

4.  换向器为传统的拱形结构，由梯形铜牌加工成鸽尾状的换向片组成，片间用 1mm 的二苯醚云母板

绝缘，鸽尾用锥形云母环绝缘，再用换向器套筒和压圈藉紧固螺母压紧。

5.  转轴用Φ80 的 45 号优质碳素圆钢车制而成。

6.  电机轴承用 3 号工业锂基润滑脂润滑且换向器端用 310 滚柱轴承，传动端用 32313 滚柱轴承。
