CJY1.5吨湘潭架线式电机车

CJY1.5吨湘潭架线式电机车

一、湘潭电机车产品型号及载货力介绍(CJY1.5吨湘潭架线式电机车

该1.5吨湘潭架线式电机车在3‰的坡度上载货力约15吨左右(要将矿车自重及机车自重计算进去。)

二、电机车配置选型及询价需知:

配置选型:1.5吨架线式电机车选型时需要选择调速方式,轨距,电压调速方式有斩波调速及电阻调速,轨距则分为600、762和900三种,电压分为100V和250V两种。

三、架线式电机车产品简介

CJY1.5/6GB架线式电机车为我公司自主设计、开发的第二代IGBT斩波调速电机车,调速控制器采用模块化设计,无级调速,机车起动转矩大、运行平稳、机车结构紧凑。控制部分设置多重保护,提高了机车运行时的安全系数。产品通过了国家权威机构的检测,并取得了煤炭行业的生产许可证。

四、架线式电机车使用条件

1、在使用在有直流电压250v或100V,架线高度1800mm~2200mm的电网;
2、应用在无瓦斯爆炸等危险场所;
3、海拔高度不超过1200m;
4、周围空气最高温度为+40℃,最低温度为-25℃;
5、最湿月月平均最大相对湿度不大于90%(同月月平均最低温度不高于+25℃);
       超过上述使用条件,用户可与公司提供需求,我们根据要求提供定制方案。

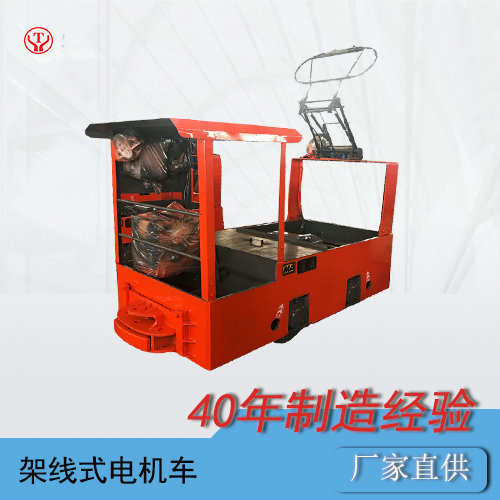

五、架线式电机车图片




、产品的主要技术参数及主要功能配置

型号CJY1.5/6、7、9G(B)
粘重1.5t
轨距600、762或900mm
牵引力2.55kN3.24kN
最大牵引力3.68kN
速度4.54km/h6.6km/h
直流电压100V250V
电机功率×台数3.5kW×16.5kW×1
尺寸长度(带碰头)2340mm2370mm
宽度950、1112或1250mm
高度(轨面至顶棚)550mm
轴距650mm
轮径Φ460mm
受电器工作高度1600~2000mm1800~2000mm
最小转弯半径5m
调速方式电阻或斩波调速
制动方式机械制动

材料,工艺及出厂试验:


















案例及反馈:
