12吨锂电蓄电池式湘潭电机车

12吨锂电蓄电池式湘潭电机车

一、产品型号、含义及载货力介绍(12吨锂电蓄电池式湘潭电机车
该12吨锂电蓄电池式湘潭电机车在3‰的坡度上载货力约100吨左右(要将矿车自重及机车自重计算进去。)


二、电机车配置选型及询价需知
配置选型:12吨湖南矿用蓄电池电机车选型时需要选择调速方式、轨距、制动方式、电源选配、充电机、是否需要双司机室选配。调速方式有斩波调速及变频调速,轨距则分为600、762和900三种,制动方式则有机械制动及空气制动可供选择。双司机室则机车两头皆可操作,更加方便与安全。
空气制动介绍:电机车加装气动刹系统后,能实现气制动和气喇叭两种功能,有利于缩短制动距离,增加警示提示。制动能力提高30%以上,制动距离5-6米,性能稳定可靠。气制动刹车和机械制动系统同时存留,机械制动系统可做应急使用。(适用于5吨以上电机车)
电源选配:目前锂电池电机车还不能在煤矿中运用,煤矿使用有其他两种电源可供选配。一是普通铅酸电源,需加电解液维护及充电,第二种免维护电源,无需加电解液,可直接进行充电。如果是普通矿山还可选配锂电源,锂电池无需加水加液,充电自断电,省人工成本。
充电机选配:充电机我们有普通型和智能型两种可选配,普通型充电机需要进行阶段充电,手动调节。智能充电机自带的程序可设置充电功能,并实现充电自断电的功能,使用方便,无需人工守着充电。(注:如果是煤矿井下需要用防爆型充电机,地面可用非防爆型。)

三、蓄电池电机车产品简介
CTY12/6GB型湘潭蓄电池电机车属于一代产品,它具有结构简单,运行可靠的特点。以上12T机车都可依用户要求派生双头司机室,可采用IGBT斩波调速、变频调速系统。使用IGBT斩波调速司控的机车,斩波器的主回路关断能力强,触发电路选用集成稳压源、集成定时器、组合元件等,使整个电路元件少、安装方便、调试容易、工作可靠。经工业实验证明:该装置电路简单,无失控现象,大大减少了维修工作量。使用该装置机车启动平稳,调速均匀,操作灵活,过载能力强,节约电能30%左右,延长了蓄电池的使用寿命,深受司机、维修人员和基层管理人员的欢迎。
四、蓄电池电机车使用条件
1、海拔高度不超过1200m。
2、周围空气最高温度为+40℃,最低温度为-20℃。
3、最湿月月平均最大相对湿度为95%(同月月平均最低温度不大于+25℃)。
4、如在煤矿井下使用,按《煤矿安全规程》所规定的使用场所。
5、如果是非防爆型,则只能适用于不含瓦斯及爆炸气体的矿井当中。

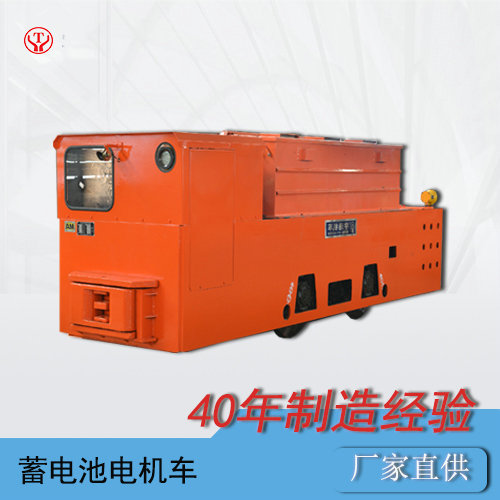

五、蓄电池电机车图片


六、产品的主要技术参数及主要功能配置

型号

CTY12/6、7、9G(B)
粘重12t
轨距600、762或900mm
牵引力16.48kN
最大牵引力29.43kN
速度8.7km/h
电源装置电压192V
容量560Ah
电机功率×台数22Kw x 2、30Kw x 2
尺寸长度(带碰头)5100mm
宽度1050、1212或1350mm
高度(轨面至顶棚)1800mm
轴距1220mm
轮径Φ680mm
最小转弯半径10m
调速方式变频或斩波调速
制动方式机械、电气、空气制

阻器的使用要求:

材料,工艺及出厂试验:


















案例及反馈:
